НАЗНАЧЕНИЕ ИЗДЕЛИЯ

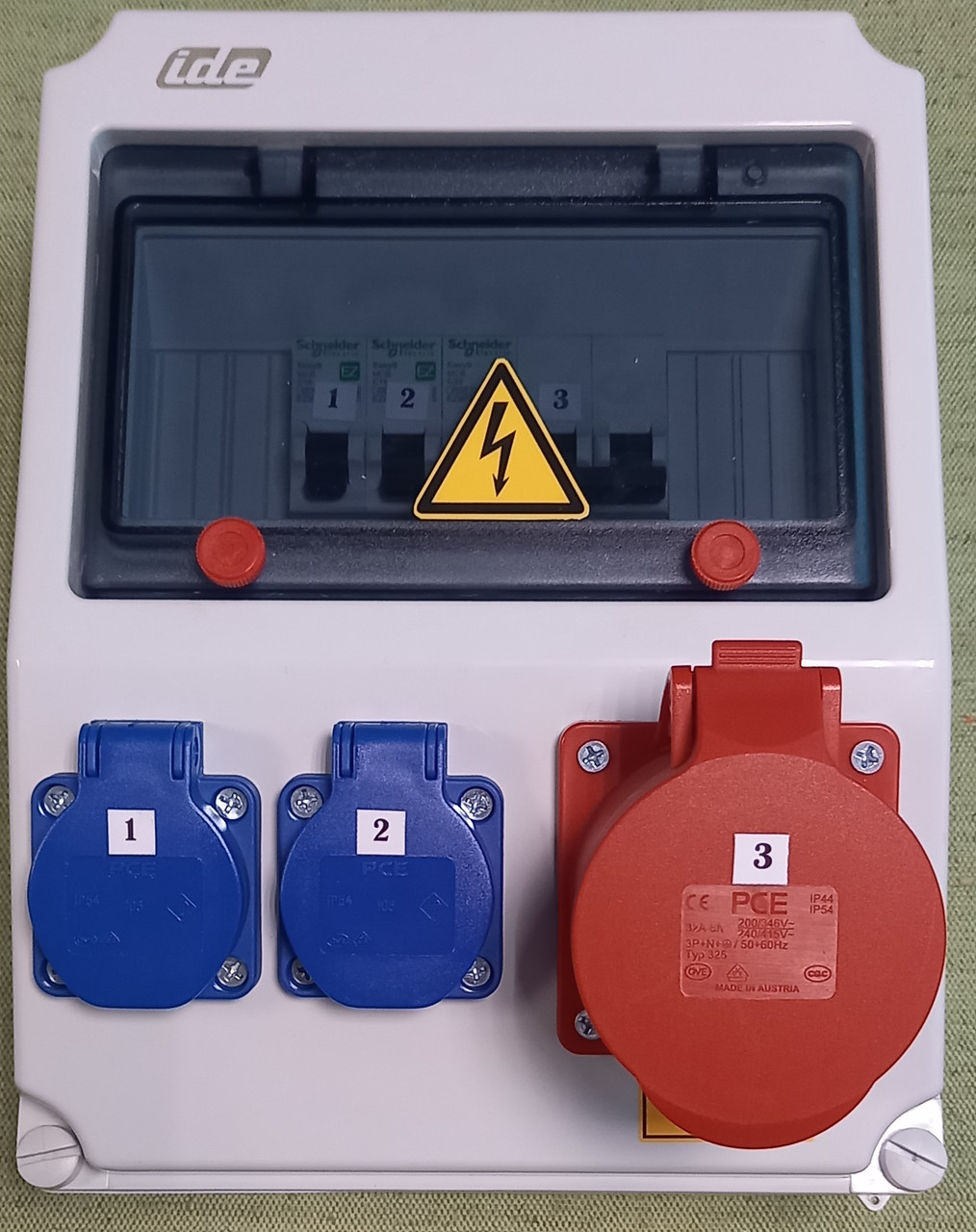

Комплектное распределительное устройство Щит разъединитель 32А 380В (ЩР) предназначено для распределения электроэнергии переменного тока по потребителям, для коммутации и защиты от перегрузок и коротких замыканий цепей электроснабжения. Для подключения нагрузок на корпусе шкафа установлены промышленные разъем стандарта СЕЕ и Schuko, непосредственное подключение нагрузок осуществляется кабельными вилками соответствующих стандартов. Данный щит выполнен в виде настенного устройства и предназначен для использовании как внутри помещений, так и на открытом воздухе. Степень защиты по пыли, влаге и воде IP54 по розеткам, корпус, шарнирное окно, кабельный ввод не менее IP65.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
- напряжение переменного тока –380\220В. Номинальная частота 50Гц.
- номинальный ток устройства по переменному току – 32А.
- коэффициент одновременного использования Ко=1.
- количество отходящих линий – 3 линии (подключение нагрузок осуществляется через промышленные розетки стандарта СЕЕ и Schuko, каждая розетка защищена автоматическим выключателем на соответствующий ток):
- линия 1 - розетка стандарта Schuko 2P, 6ч, 16A 220В - 1 штука. Автомат защиты одно- полюсный 1P на ток 16А, характеристика «С» - 1 штука
- линия 2 - розетка стандарта Schuko 2P, 6ч, 16A 220В - 1 штука. Автомат защиты одно- полюсный 1P на ток 16А, характеристика «С» - 1 штука.
- линия 3- розетка стандарта СЕЕ 5P, 6ч, 32А, 380В - 1 штука. Автомат защиты трёх- полюсный 3P на ток 32А, характеристика «С» - 1 штука.
- степень защиты изделия IP54.
- температура окружающей среды от -25 до +40 оС. (по автоматическим выключателям)
- температура хранения и транспортировки от 0 до +30оС.
- относительная влажность при температуре окружающей среды +30оС
не более 95%.
- высота установки над уровнем моря не более 2000м.
- окружающая среда не взрывоопасная.
- отключающая способность коммутационных аппаратов 6/10кА.
- габаритные размеры корпуса 220х280х125 мм (ШхВ хГ) 3.14 Максимальный вес изделия не более 6,5 кг.
Написать в WhatsApp |
Дополнительные характеристики | |
---|---|
Цвет | Белый |
- Цена: 105 000 ₸
