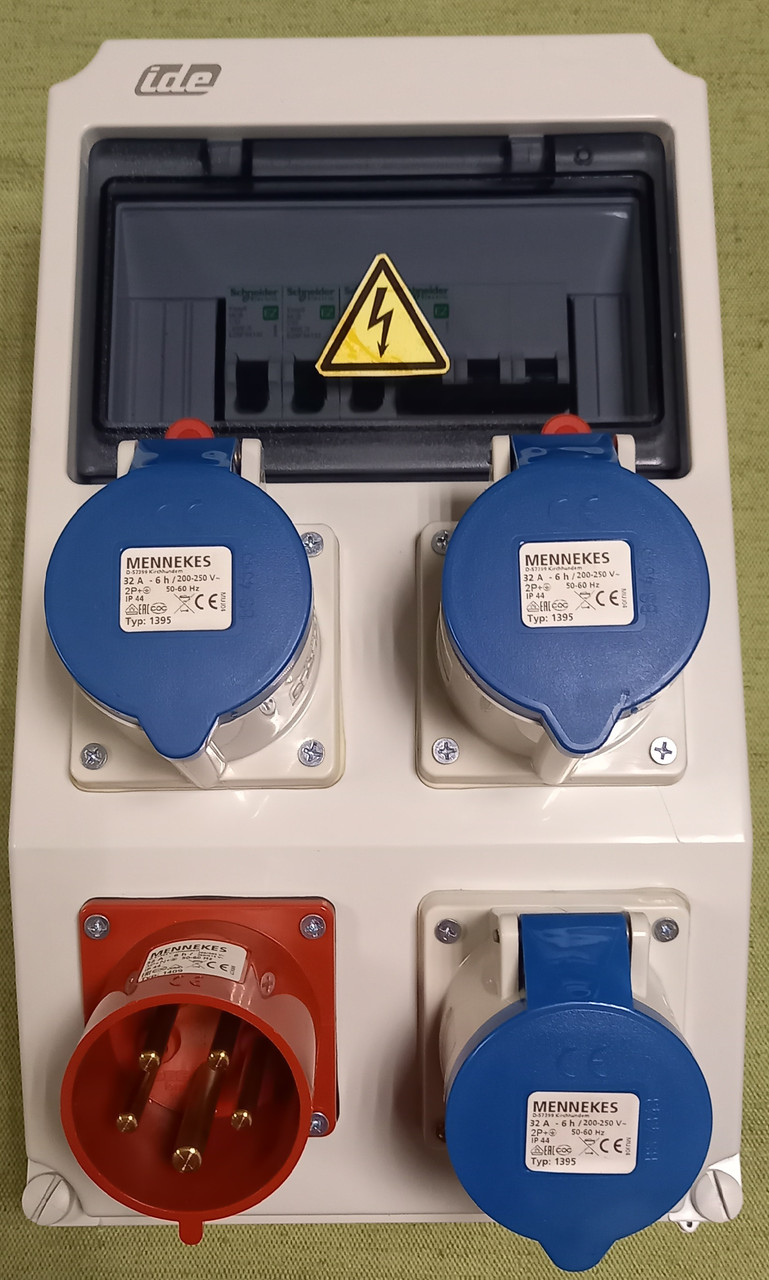

Распределительное устройство SEMBOXsystem

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Комплектное распределительное устройство Щит разъединитель 32А 380В (ЩР) предназначено для распределения электроэнергии переменного тока по потребителям, для коммутации и защиты от перегрузок и коротких замыканий цепей электроснабжения. Для подключения нагрузок на корпусе шкафа установлены промышленные разъем стандарта СЕЕ, непосредственное подключение нагрузок осуществляется кабельными вилками соответствующих стандартов. Данный щит выполнен в виде настенного устройства и предназначен для использовании как внутри помещений, так и на открытом воздухе. Степень защиты по пыли, влаге и воде IP54 (по розеткам), корпус, шарнирное окно, не менее IP65.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

Напряжение переменного тока –380В. Номинальная частота 50Гц.

Номинальный ток устройства по переменному току – 32А.

Максимальная общая допустимая нагрузка ограничивается номиналом установленных розеток.

Коэффициент одновременного использования Ко=1.

Количество отходящих линий – 3 линии (подключение нагрузок осуществляется через промышленные розетки стандарта СЕЕ, каждая розетка защищена автоматическим выключателем на соответствующий ток):

Линия 1 - розетка стандарта СЕЕ 3P, 6ч, 32А, 220В - 1 штука. Автомат защиты одно- полюсный 1P  на ток 32А, характеристика «С» - 1 штука

Линия 2 - розетка стандарта СЕЕ 3P, 6ч, 32А, 220В - 1 штука. Автомат защиты одно- полюсный 1P на ток 32А, характеристика «С» - 1 штука.

Линия 3-  розетка стандарта СЕЕ 3P, 6ч, 32А, 220В - 1 штука. Автомат защиты трёх- полюсный 3P  на ток 32А, характеристика «С» - 1 штука.

Степень защиты изделия IP54.

Температура окружающей среды от -25 до +40 оС. (по автоматическим выключателям)

Температура хранения и транспортировки от 0 до +30оС.

Относительная влажность при температуре окружающей среды +30оС

не более 95%.

Высота установки над уровнем моря не более 2000м.

Окружающая среда не взрывоопасная.

Отключающая способность коммутационных аппаратов 4500кА.

Габаритные размеры корпуса 220х360х135 мм (ШхВ хГ) 3.14 Максимальный вес изделия не более 6,5 кг.
