НАЗНАЧЕНИЕ ИЗДЕЛИЯ

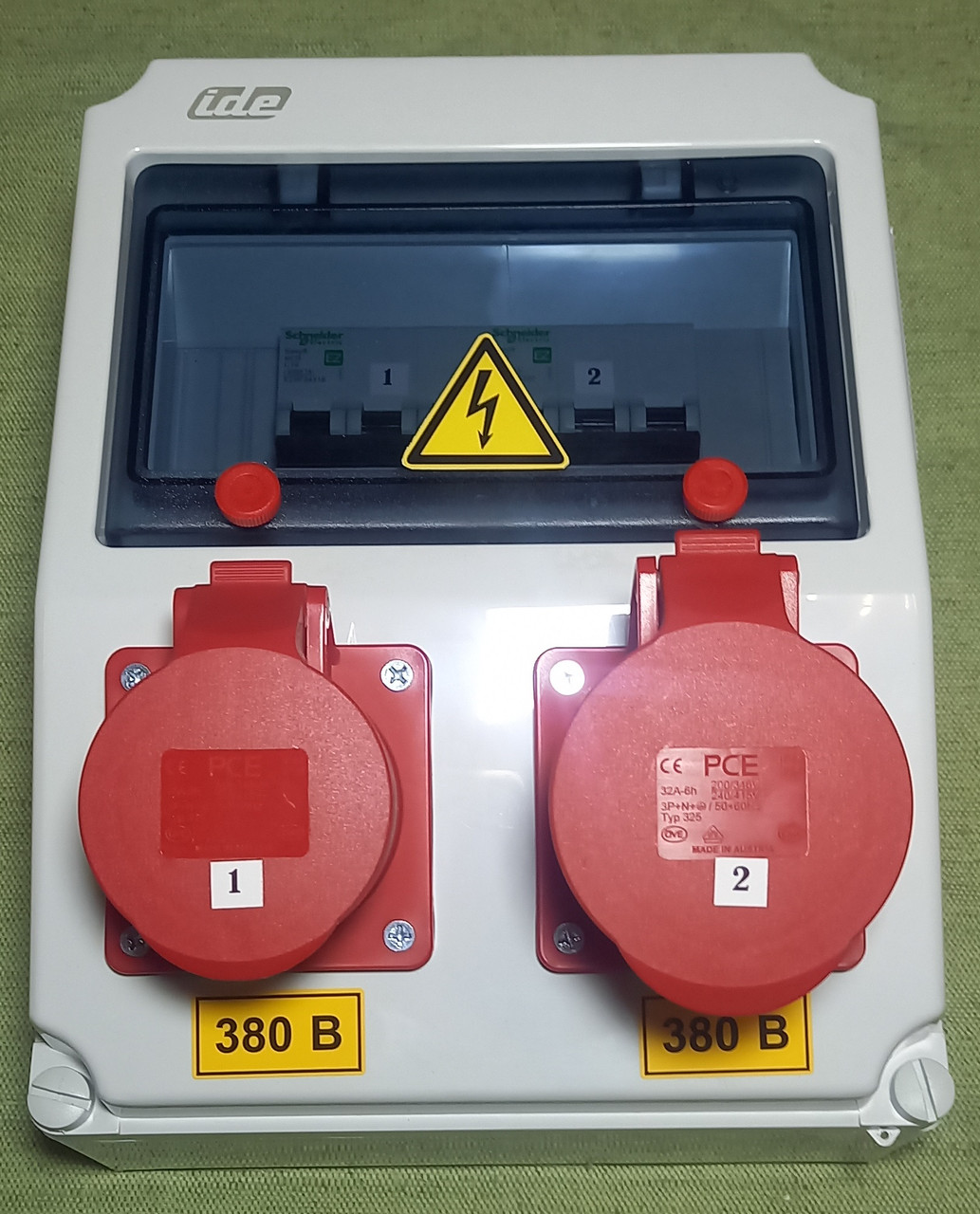

Комплектное распределительное устройство Щит разъединитель 32А 380В (ЩР) предназначено для распределения электроэнергии переменного тока по потребителям, для коммутации и защиты от перегрузок и коротких замыканий цепей электроснабжения. Для подключения нагрузок на корпусе шкафа установлены промышленные разъем стандарта СЕЕ, непосредственное подключение нагрузок осуществляется кабельными вилками соответствующих стандартов. Данный щит выполнен в виде настенного устройства и предназначен для использовании как внутри помещений, так и на открытом воздухе. Степень защиты по пыли, влаге и воде IP54 по розеткам, корпус, шарнирное окно, кабельный ввод не менее IP65.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Напряжение переменного тока –380В. Номинальная частота 50Гц.
Номинальный ток устройства по переменному току – 32А.
Коэффициент одновременного использования Ко=1.
Количество отходящих линий – 3 линии (подключение нагрузок осуществляется через промышленные розетки стандарта СЕЕ, каждая розетка защищена автоматическим выключателем на соответствующий ток):
Линия 1 - розетка стандарта СЕЕ 5P, 6ч, 16А, 380В - 1 штука. Автомат защиты одно- полюсный 3P на ток 16А, характеристика «С» - 1 штука.
Линия 2- розетка стандарта СЕЕ 5P, 6ч, 32А, 380В - 1 штука. Автомат защиты трёх- полюсный 3P на ток 32А, характеристика «С» - 1 штука.
Степень защиты изделия IP54.
Температура окружающей среды от -25 до +40 оС. (по автоматическим выключателям)
Температура хранения и транспортировки от 0 до +30оС.
Относительная влажность при температуре окружающей среды +30оС
не более 95%.
Высота установки над уровнем моря не более 2000м.
Окружающая среда не взрывоопасная.
Отключающая способность коммутационных аппаратов 4500 кА.
Габаритные размеры корпуса 222х284х122 мм (ШхВ хГ) 3.14 Максимальный вес изделия не более 6,5 кг.
![]() |
